Studio — consola web

OpenADS Studio es una consola web estilo phpMyAdmin que lista las tablas de la conexión, muestra su esquema, ejecuta SQL ad-hoc e inspecciona registros (incluidos campos memo / binarios). Viene en dos modos:

  • Modo Remote-Server — embebida dentro de openads_serverd.exe. El daemon expone tanto el protocolo wire OpenADS (TCP) como el listener HTTP de Studio en paralelo. Recomendado para despliegues compartidos / multi-usuario.
  • Modo LocalServer — embebida dentro de ace64.dll / ace32.dll. Una aplicación Harbour / X# / Clipper que carga la DLL OpenADS directamente obtiene la misma consola web Studio en su propio proceso, sin necesidad de daemon separado. Recomendado para apps de escritorio mono-usuario, sesiones de depuración o para inspeccionar un proceso Clipper en marcha desde el navegador.

Habilitar + arrancar — Remote Server (openads_serverd)

cmake -S . -B build/http -DOPENADS_WITH_HTTP=ON
cmake --build build/http --target openads_serverd --config Release

./build/http/tools/serverd/openads_serverd \
    --port 6262 \
    --http-port 6263 \
    --data /ruta/a/tus/datos \
    --http-user admin:secret      # opcional — registra un login

Después abre http://<host-servidor>:6263/.

Habilitar + arrancar — LocalServer (in-process)

Studio se compila dentro de openads_ace (es decir, ace64.dll / ace32.dll) cuando el build se configura con -DOPENADS_WITH_HTTP=ON. Tres entry points propios de OpenADS controlan la consola in-process:

UNSIGNED32 AdsStudioStart(UNSIGNED16 usPort, UNSIGNED8* pucDataDir);
UNSIGNED32 AdsStudioStop (void);
UNSIGNED32 AdsStudioPort (UNSIGNED16* pusPort);

Dos formas de habilitarlo:

1) Programáticamente. Desde la app anfitriona (cualquier lenguaje que pueda llamar al ABI C — Harbour, X#, Clipper, C++, Python vía ctypes, …):

AdsStudioStart(8080, (UNSIGNED8*)"C:\\app\\datos");
/* ... ShellExecute("http://localhost:8080") ... */
AdsStudioStop();

AdsStudioStart devuelve AE_SUCCESS (0) si todo va bien, AE_INTERNAL_ERROR si el bind / listen falla (puerto ocupado o pucDataDir == NULL), o AE_FUNCTION_NOT_AVAILABLE si la DLL se compiló sin -DOPENADS_WITH_HTTP=ON.

2) Auto-start por variable de entorno. Define OPENADS_STUDIO_PORT=<puerto> antes de lanzar la app anfitriona y la DLL arranca Studio automáticamente al cargarse:

set OPENADS_STUDIO_PORT=8080
set OPENADS_STUDIO_DATA=C:\app\datos      :: por defecto = "."
set OPENADS_STUDIO_HOST=127.0.0.1         :: por defecto = 127.0.0.1
start MiApp.exe

El hook de auto-start corre desde DllMain DLL_PROCESS_ATTACH en Windows y desde un constructor attribute en POSIX. Sin OPENADS_STUDIO_PORT el hook no hace nada — la DLL no bindea ningún puerto a menos que la app lo pida expresamente. Los fallos de bind durante el auto-start son silenciosos para que el proceso anfitrión nunca falle al cargar por una colisión de puerto Studio; el AdsStudioStart() explícito sí devuelve AE_INTERNAL_ERROR en ese caso.

Locking + acceso compartido

Studio abre las tablas en sólo-lectura mediante conexiones ABI de corta vida. Si la app tiene una tabla en modo EXCLUSIVE, el navegador verá un error “table busy” para esa tabla hasta que la app libere el lock exclusivo. Los opens compartidos conviven sin problema, así que el patrón típico USE … SHARED de Harbour funciona out of the box.

Host de bind por defecto

El host de bind por defecto es 127.0.0.1, no 0.0.0.0 — Studio queda local-only por defecto, así que una app de escritorio que cargue la DLL no expone silenciosamente su directorio de datos en la LAN. Define OPENADS_STUDIO_HOST=0.0.0.0 (o pasa un host explícito por wrapper) cuando se necesite visibilidad LAN, y combínalo con HTTP Basic auth (Remote Server admite usuarios vía --http-user; LocalServer deja la consola abierta por diseño — ponla detrás de un reverse proxy si tiene que estar en algo distinto de localhost).

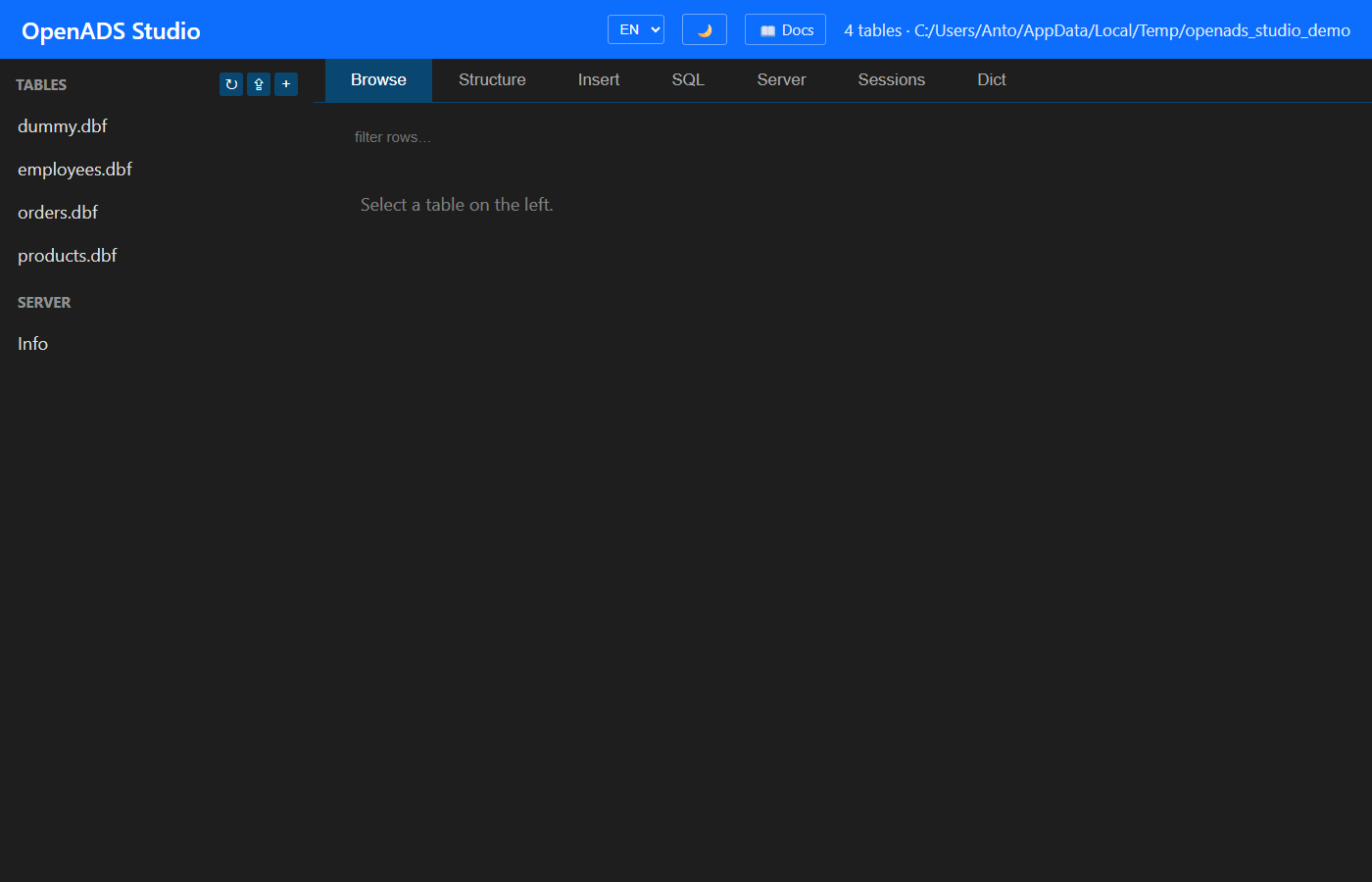

Pestaña inicio de Studio

La barra superior tiene:

  • Selector de idioma (EN / ES / PT) — UI cambia en vivo; persistido en localStorage.
  • 🌙 / ☀ tema — alterna paleta dark / light (CSS variables; persistido en localStorage).
  • 📖 Docs — link a este sitio.
  • Badge de modo — 🏠 LocalServer (verde) si la consola corre in-process dentro de ace64.dll / ace32.dll, o 🌐 Remote Server (azul) si la sirve openads_serverd. Hover sobre el badge muestra el directorio de datos activo. Señal proviene del campo mode de /api/health.
  • Status — resumen del dataset actual o último error.

El sidebar izquierdo lista cada *.dbf del directorio. Tres botones junto al título Tables:

Botón Acción
↻ Refrescar lista.
⇪ File picker nativo; subida multi-fichero vía POST /api/upload.
+ Modal Nueva tabla (columna por columna → CREATE TABLE DDL).

Una segunda sección Server / Info enlaza a la pestaña Server.

Pestañas

Pestaña Función
Browse Grid paginado de registros. Click en cabecera ordena; filtro encima del grid acota filas en la página actual. Botones Editar / Borrar / Recall por fila. Click en celda abre modal con valor completo (memo / texto largo).
Structure Metadatos columnas + recuento + tamaño en disco. Botones Reindex / Pack / Zap / Download / Encrypt / Drop. Form ‘Create index’ inline (tag + expresión + DESC + UNIQUE). Lista de archivos compañeros (.cdx, .ntx, .fpt, .dbt, .dbv).
Insert Formulario auto-generado por schema; añade un registro.
SQL Editor SQL libre. Ctrl+Enter ejecuta. Ctrl+Up / Ctrl+Down recupera historial. Export CSV. Errores muestran mensaje del parser + hint ‘did you mean…?’ si la query mezcla comillas.
Server Versión motor + dir datos + lista tablas + breakdown bytes en disco (DBF / sidecar / total) + count diccionarios.
Sessions Registro vivo de cada sesión wire activa: peer IP / port, user, dir, tiempo conectado, idle, frames in/out, tablas abiertas. Auto-refresh 3 s.
Dict Browse / edit Data Dictionary .add: dropdown selector, lista TABLE / USER / INDEX / LINK / RI / DBPROP; forms add/remove; New-dict + Drop-dict.

Browse

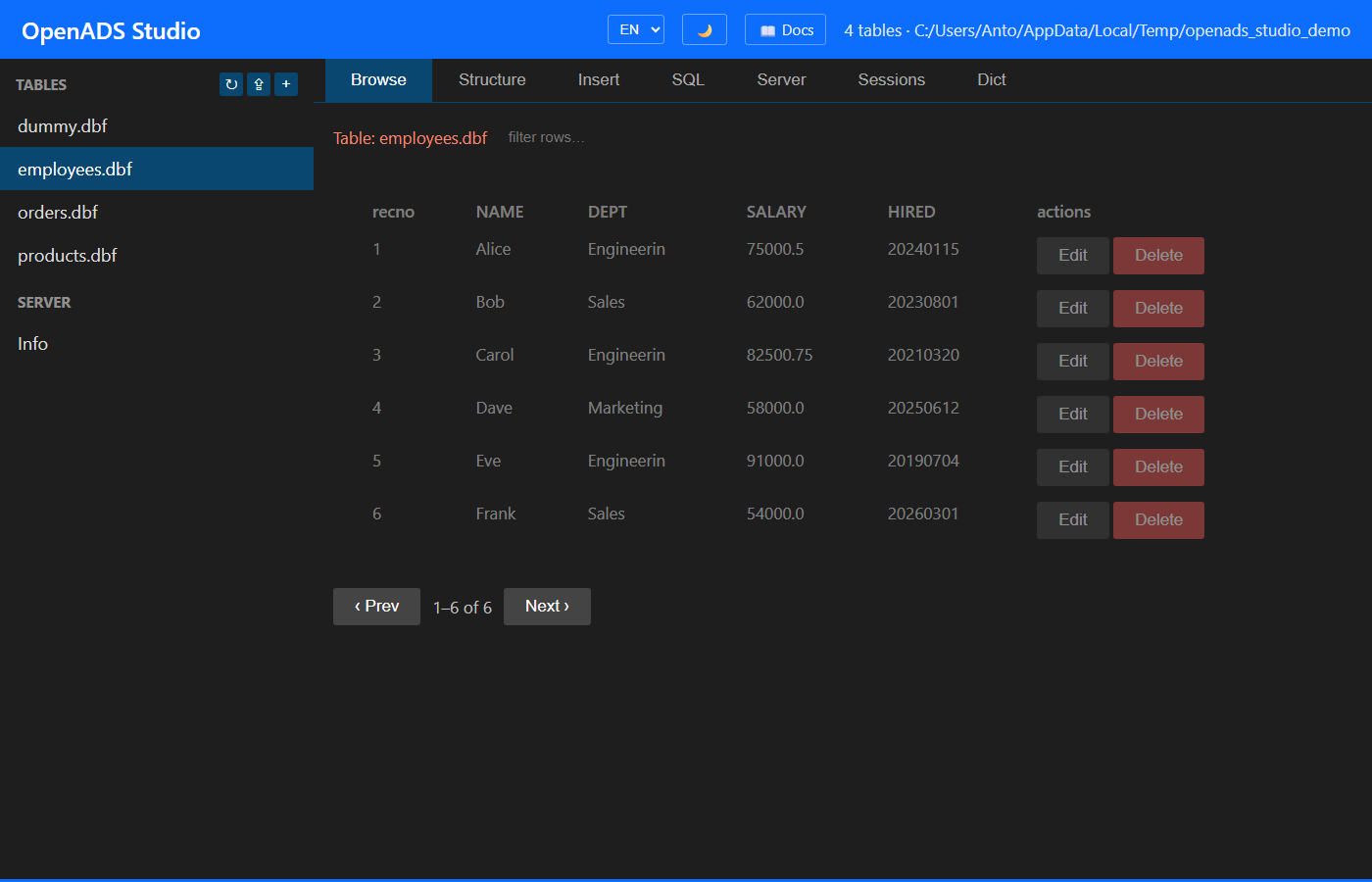

Pestaña Browse — filas paginadas de employees.dbf

Filtro AOF (Rushmore)

Una segunda toolbar sobre el grid trae un input AOF (Rushmore) filter, botón Apply, botón Clear y un badge con el OptLevel. Escribe una condición estilo Clipper:

AGE >= 25
NAME = 'SMITH' .AND. ACTIVE = .T.
TAG BETWEEN 'AAAA' AND 'CCCC'
CITY IN ('NYC', 'LON', 'TOK')

pulsa Apply, y el grid pagina solo los registros que pasan (Skip / GoTop honran el bitmap AOF, así que Next / Prev recorren el mismo set filtrado). El badge refleja lo que AdsGetAOFOptLevel reporta:

Badge OptLevel Significado
🟢 OptLevel: FULL ADS_OPTIMIZED_FULL Cada hoja servida por range-scan de índice — la ventana Rushmore textbook.
🟡 OptLevel: PART ADS_OPTIMIZED_PART Algunas hojas por índice, otras por evaluación AST por registro.
⚪ OptLevel: NONE ADS_OPTIMIZED_NONE Ninguna hoja sobre índice — bitmap construido por full-scan.
❌ <error> parse / no soportado AdsSetAOF rechazó la condición (función / aritmética / LIKE / string sin cerrar / …).

Clear restaura el walk completo. La condición se reenvía en cada page fetch como ?aof=<cond>.

Gramática V1 aceptada por AdsSetAOF:

<campo> OP <literal>      OP en { = == != <> # < <= > >= }
<campo> BETWEEN a AND b
<campo> IN ( v1, v2, ... )
expr AND expr             también `.AND.` (Clipper)
expr OR  expr             también `.OR.`
NOT expr                  también `.NOT.` y `!`
( expr )

Hojas aceleradas por índice en V1: campos character / memo con índice cuya expresión sea bare-field-name. Numeric / date / logical, y índices con UPPER(field) / compound, producen un bitmap correcto vía fallback per-record — pero no cuentan como “served by index” en el OptLevel.

Structure

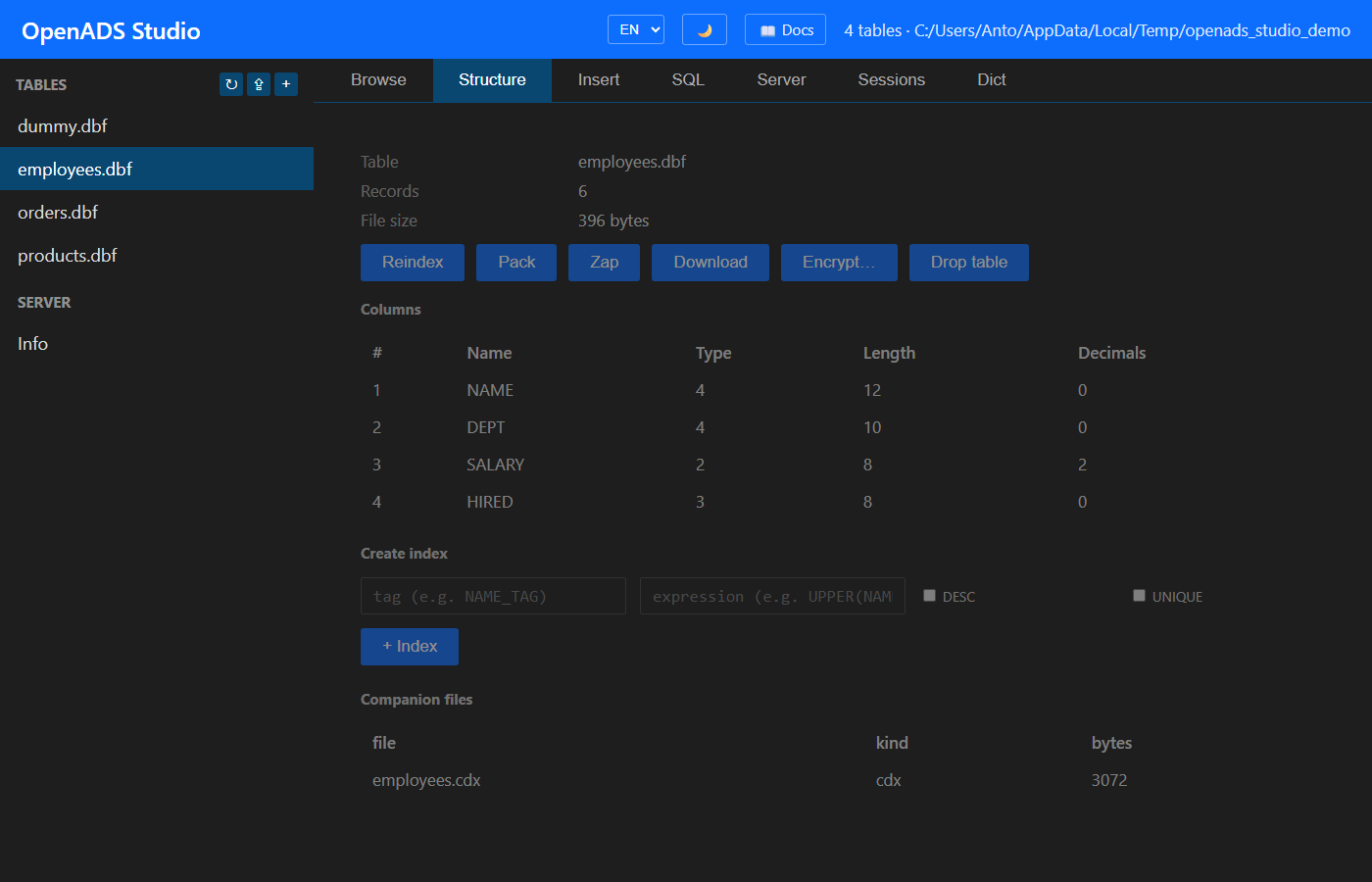

Pestaña Structure — columnas + botones Reindex / Pack / Zap

Insert

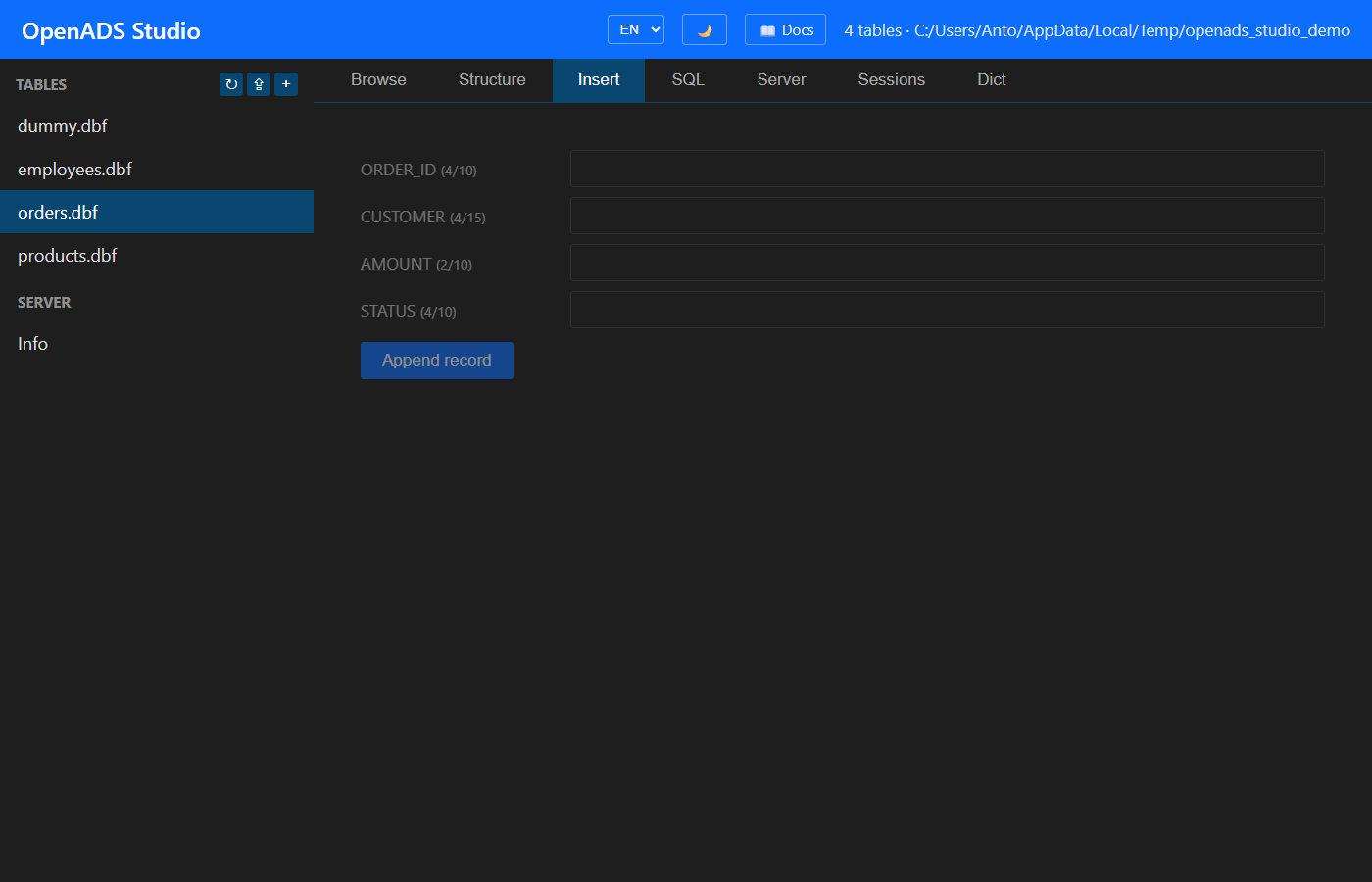

Pestaña Insert — formulario por schema

SQL

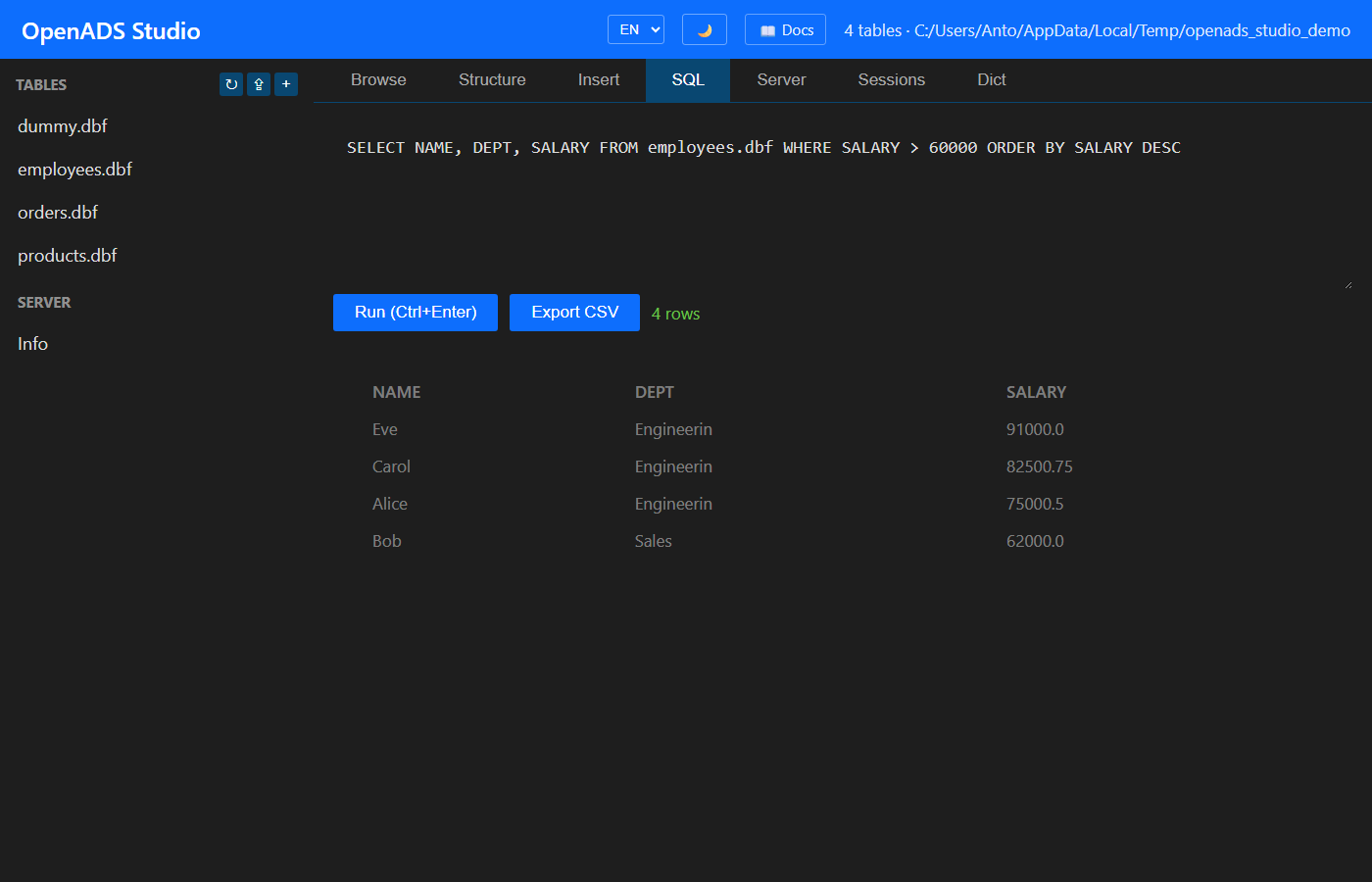

Pestaña SQL — query + grid resultado

Server

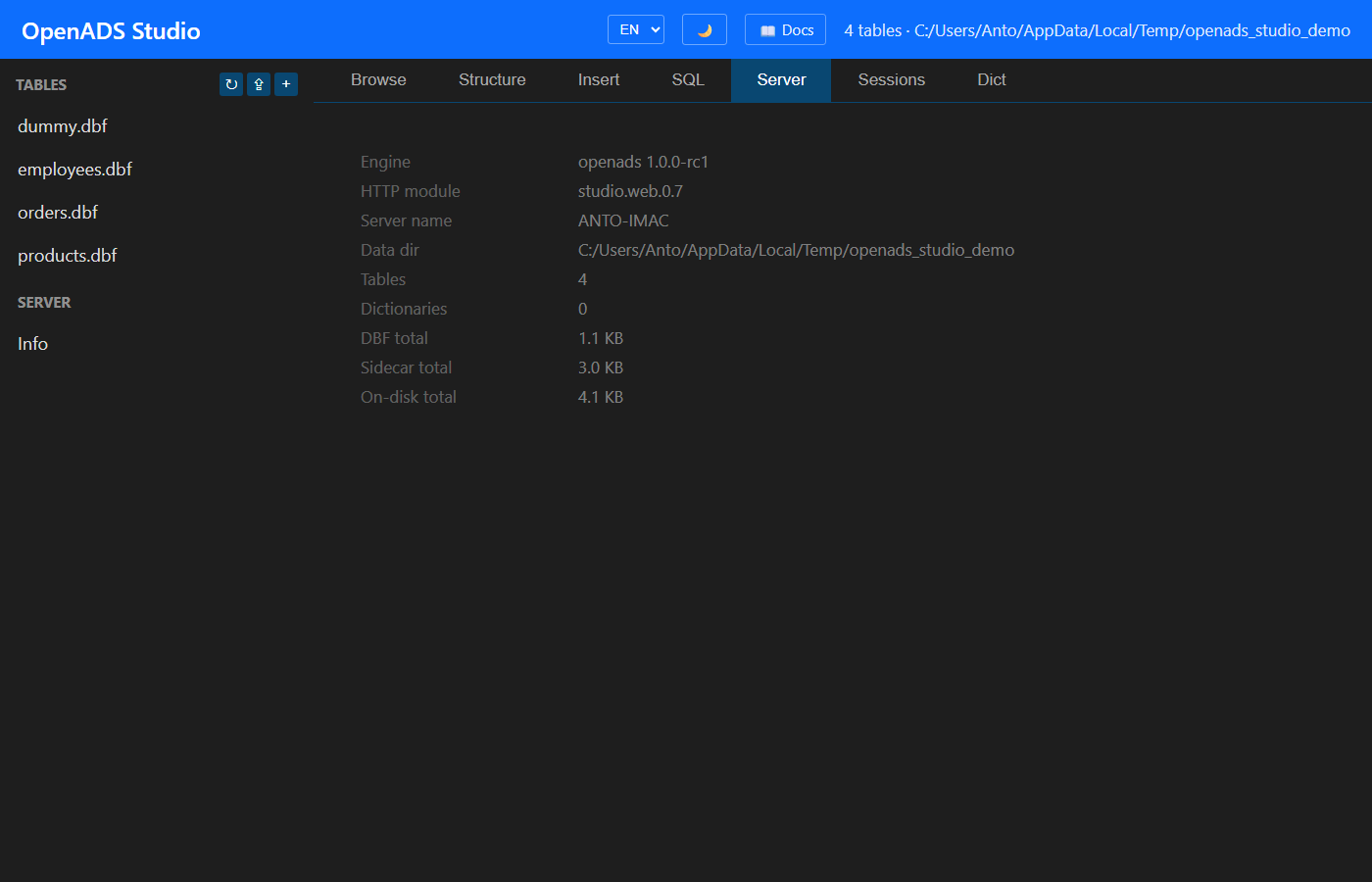

Pestaña Server — info motor + breakdown disco

Sessions

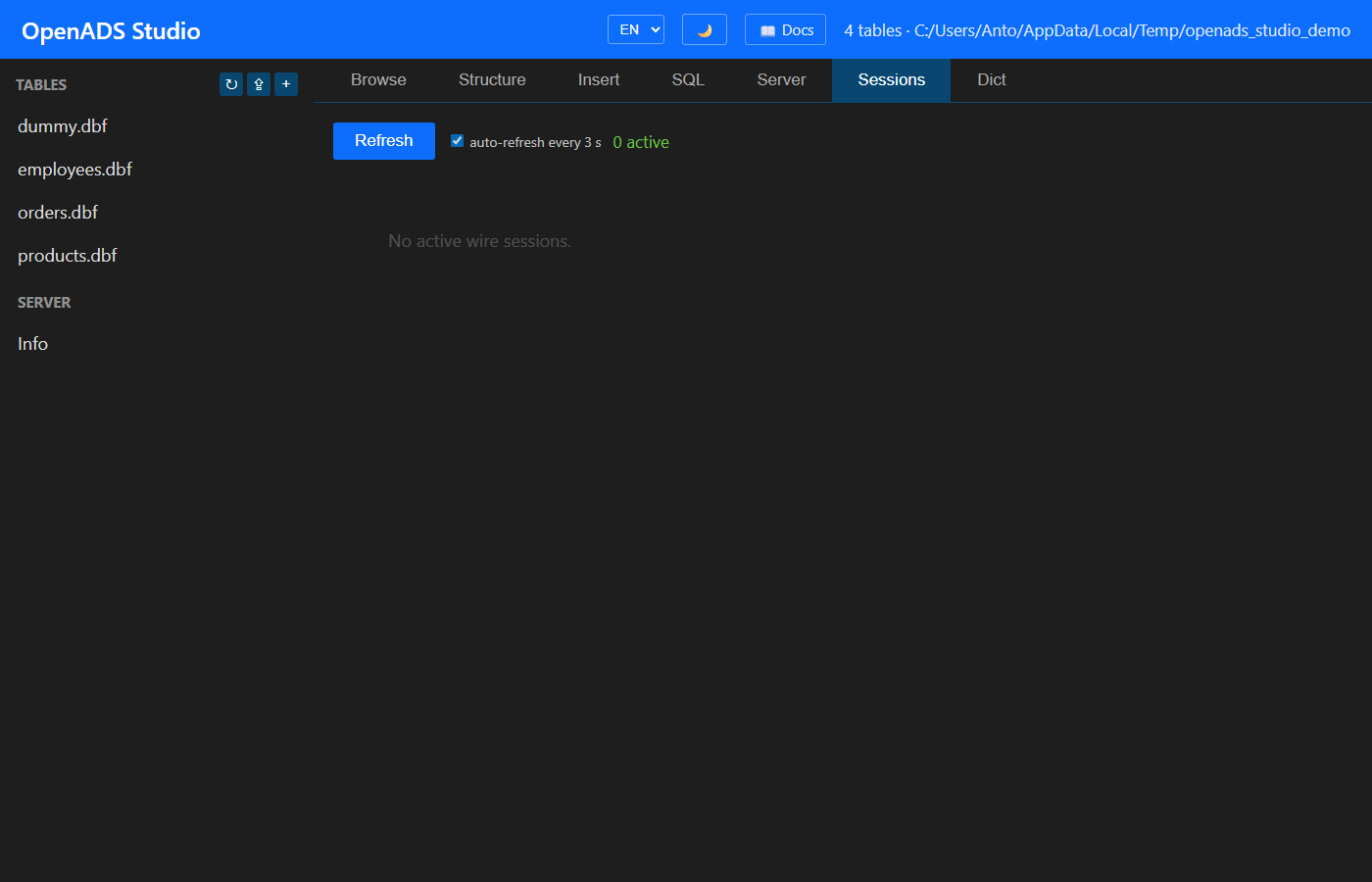

Pestaña Sessions — conexiones wire vivas

Dict

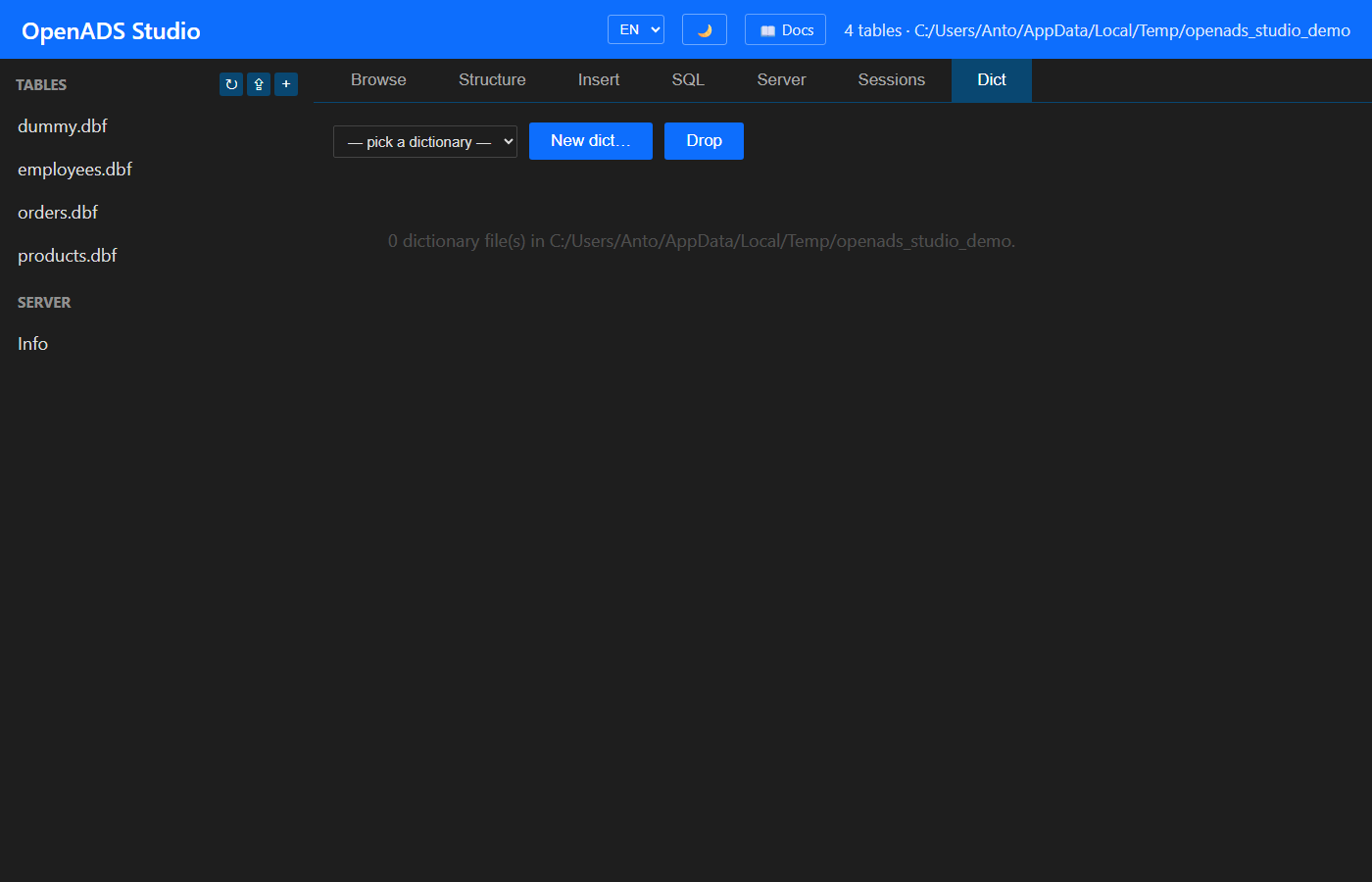

Pestaña Dict — CRUD Data Dictionary

Enlaces directos URL

Param Efecto
?table=<n> Pre-selecciona tabla en sidebar.
?tab=<browse\|structure\|insert\|sql\|server\|sessions\|dd> Pre-abre pestaña.
?q=<sql-urlencoded> Pre-rellena editor (con tab=sql).
&autorun=1 Ejecuta query al cargar.

API REST

Mismo subset documentado en EN — cada panel se apoya en endpoints REST scriptables desde Python / curl.

Autenticación

Cuando se pasa --http-user user:password (repetible), cada request requiere Authorization: Basic …. El navegador muestra prompt nativo. Sin --http-user la consola es abierta.

Despliegues típicos

  • Admin local: --http-port 6263, abre localhost:6263.
  • Admin LAN: misma flag, abre http://servidor.lan:6263.
  • Admin remoto vía SSH: ssh -L 6263:localhost:6263 servidor, abre localhost:6263. SSH cifra y autentica el túnel.

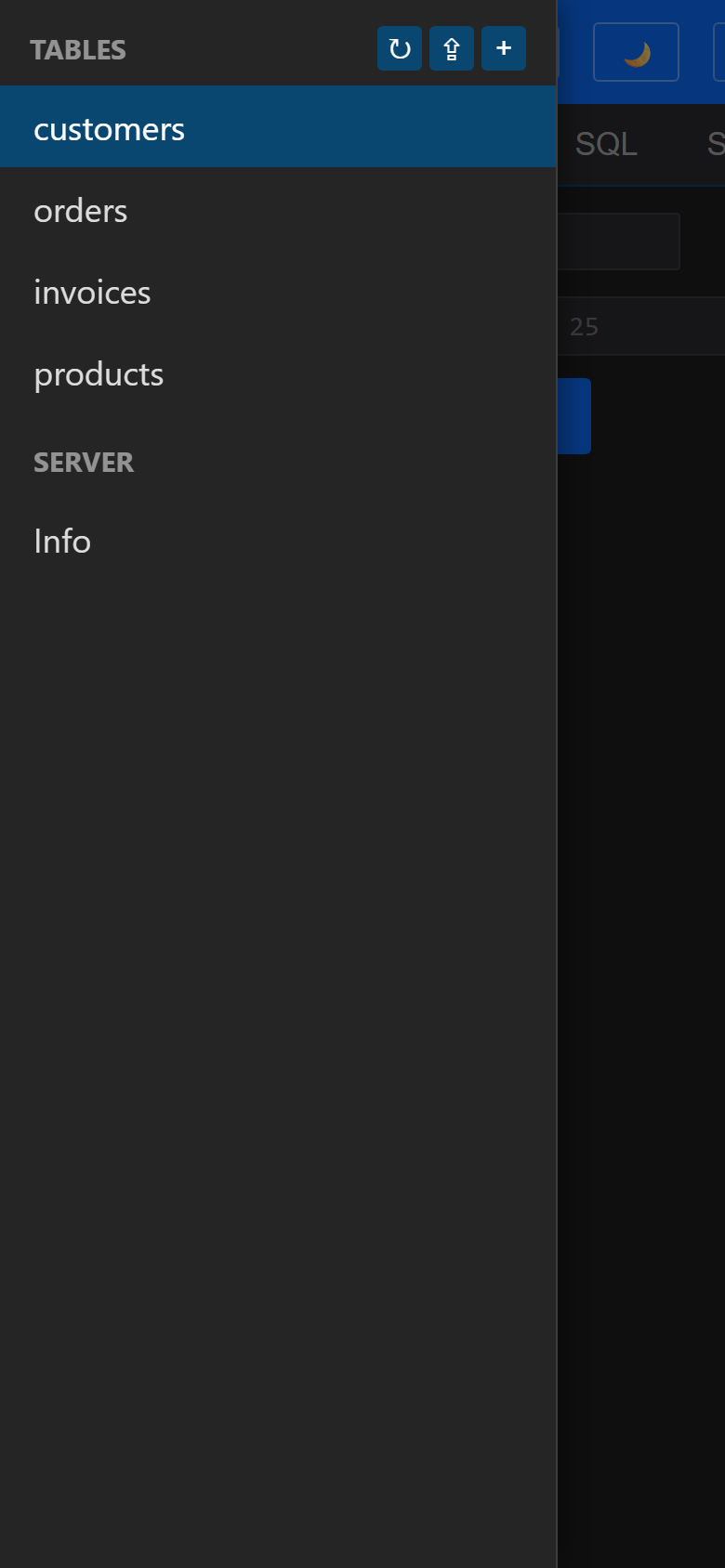

  • Móvil: cualquier navegador responsive accede al mismo endpoint — el CSS escala a viewports de teléfono.

Hitos Studio

Tag Scope
studio.web.0.1 Skeleton: connect, lista tablas, editor SQL, grid resultado.
studio.web.0.2 CRUD + browse paginado + pestaña Server.
studio.web.0.3 CREATE / DROP table + Encrypt + historial SQL persistente.
studio.web.0.4 Sessions tab.
studio.web.0.5 Data Dictionary tab + REST.
studio.web.0.6 Reindex / Pack / Zap + CREATE INDEX wizard + memo viewer.
studio.web.0.7 Sidecar list + server-stats + DBF upload + refresh.
studio.web.0.8 HTTP Basic auth + table download + theme toggle.
studio.web.0.9 Browse sort + filter + i18n (EN / ES / PT).
